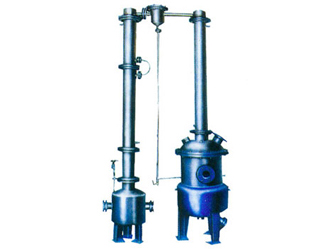

真空減壓濃縮罐
添加時間：2016/08/15
主要用途
主要適用于制藥、食品、化工等工業(yè)部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。
結構
本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶六個部件組成，由不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。
主要適用于制藥、食品、化工等工業(yè)部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。
結構
本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶六個部件組成，由不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。
1、濃縮罐 2、冷凝器 3、汽液分離器 4、冷卻器 5、受液槽
主要技術參數(shù)
| 50 | 100 | 200 | 300 | 500 | 700 | |
| 蒸汽壓力 Mpa | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
| 真空度 mmHg | ≤700 | ≤700 | ≤640 | ≤640 | ≤600 | ≤600 |
| 加熱面積 M2 | 0.4 | 0.59 | 0.8 | 1.1 | 1.45 | 1.8 |
| 冷凝面積 M2 | 1.2 | 1.7 | 2.45 | 3.0 | 3.2 | 3.6 |
| 冷卻面積 M2 | 0.25 | 0.35 | 0.4 | 0.6 | 0.7 | 0.85 |
| 受熱槽容積 L | 15 | 45 | 60 | 76 | 100 | 125 |
| 設備凈重 kg | ～350 | ～450 | ～550 | ～650 | ～800 | ～1000 |
| 外形尺寸 長×寬×高 mm | 1200×600×2200 | 1350×750×2200 | 1700×800×2700 | 1700×1000×3400 | 2100×1200×3400 | 2400×1300×3400 |
